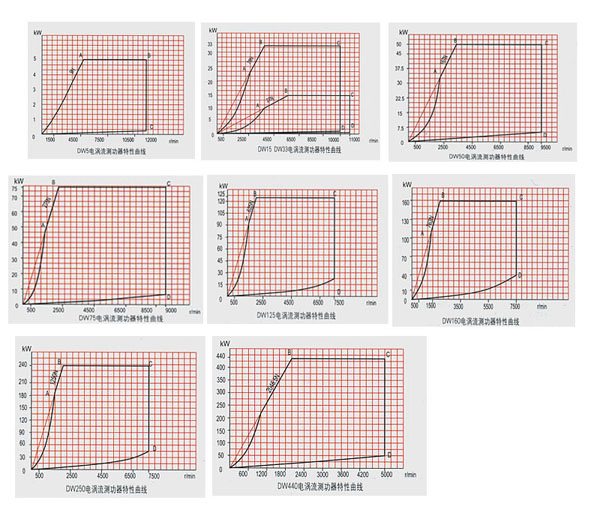

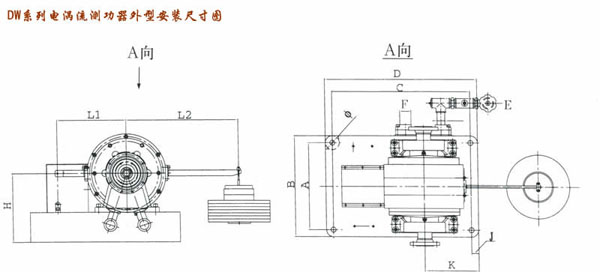

型號：DW系列電渦流測功器   　　 DW系列（DW5、DW20、DW50、DW120為感應子式結構，DW250、DW250M、DW400為盤式結構）電渦流測功器主要用來測量動力機的有效功率及傳動機的效率，是目前國內先進的加載測功設備，它構成的發動機試驗臺，適合于一切研究、質檢、生產和維修的服務行業。它是繼我公司D系列水力測功器、YP系列水力測功器之后開發的又一系列測功器產品。 　　DW系列測功器具有寬廣的測試范圍、容許轉速高、轉動慣量小、測量控制指度高。對突變負荷響應快，它不受冷卻水進水壓力變化的影響，尤其適合于各種自動化的試驗臺架，與具有自動化控制功能的電控系統配套，能實現遠距離操縱及數顯測量，相對水力測功器而言，電渦流測功器在低速、小功率的加載方面，以及配套實現電控方面具有無可比擬的優越之處。 技術參數： 測功器 型號 額定吸收功率 （kw） 主軸最高轉速 （r/min） 最大制動力 （N） 最大扭矩 （N.m） 最大耗水量 （L/h） 主軸中心高 （mm） DW5 5 12000 9 8.6 198 250 DW15 15 11000 27 26 400 280 DW33 33 10000 78 75 800 280 DW50 50 9500 167 159 1350 300 DW75 75 9000 275 262 1800 400 DW125 125 7500 625 595 3200 380 DW160 160 7500 763 728 4000 400 DW250 250 6000 1250 1194 6000 600 DW440 440 5000 2046.5 1154 1000 600 DW600 600 5000 3750 3580 15000 750 DW800 800 4300 5000 4775 20000 800 DW1000 1000 2800 6670 6370 25000 850 DW1200 1200 2800 8000 7639 300000 850 型號 A B C D ￠ H L1 L2 E F J K DW5 240 300 340 400 12 200 135 243.35 3/4" 1" 105 130 DW15 352 400 502 550 17 280 205 486.9 3/4" 1" 166 190 DW33 352 400 502 550 17 280 224.5 486.9 3/4" 1" 166 190 DW50 370 430 530 590 22 300 270 486.9 1" 1" 200 230 DW75 450 500 622 672 22 400 314 486.9 11/4" 11/4" 225 280 DW125 480 545 810 880 24 380 460 973.8 11/4" 11/4" 315 350 DW160 550 600 650 700 24 400 342 487.9 11/4" 11/4" 225 280 DW250 550 600 650 700 24 400 342 487.9 11/2" 2" 255 280 DW440 720 780 960 1020 27 600 506 973.8 2" 2" 390 420 DW600 840 900 1100 1200 28 750 605 973.8 21/2" 3" 400 460 DW800 940 1000 1200 1250 28 800 680 973.8 3" 31/2" 560 600 DW1000 1040 1100 1300 1380 30 850 750 1460.7 31/2" 4" 600 640 DW1200 1100 1180 1400 1480 33 950 850 1460.7 31/2" 4" 690 720 線型曲線： 其他參數：       DW系列電渦流測功器內腔采用特殊優鋼材料，且加工精度高，吸收功率大，永不磁化。       DW160以上電渦流測功器采用內腔水冷卻，外壁風冷卻的雙冷卻方式，產品高效節能。
